污水處理廠鋼格板的設計

                                                                 污水處理廠鋼格板的設計

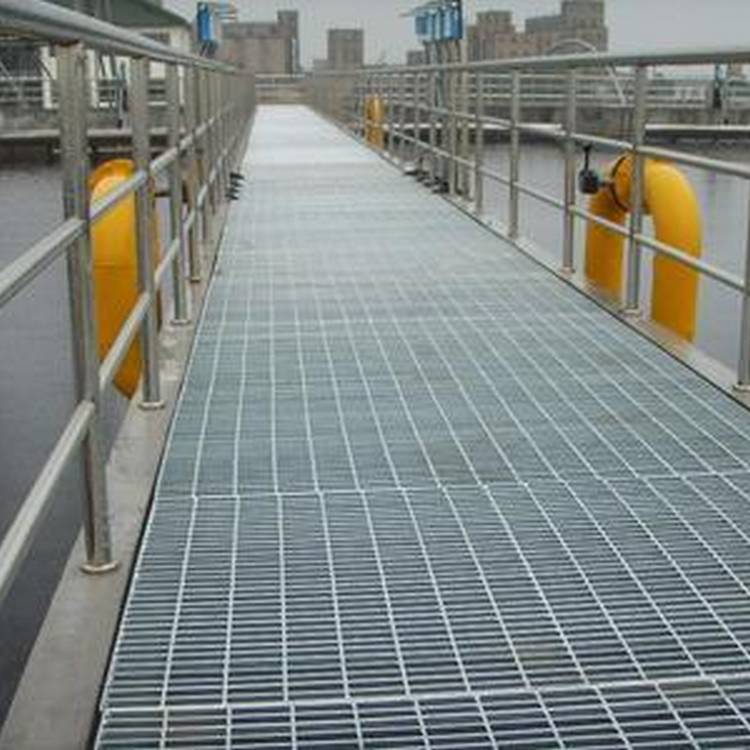

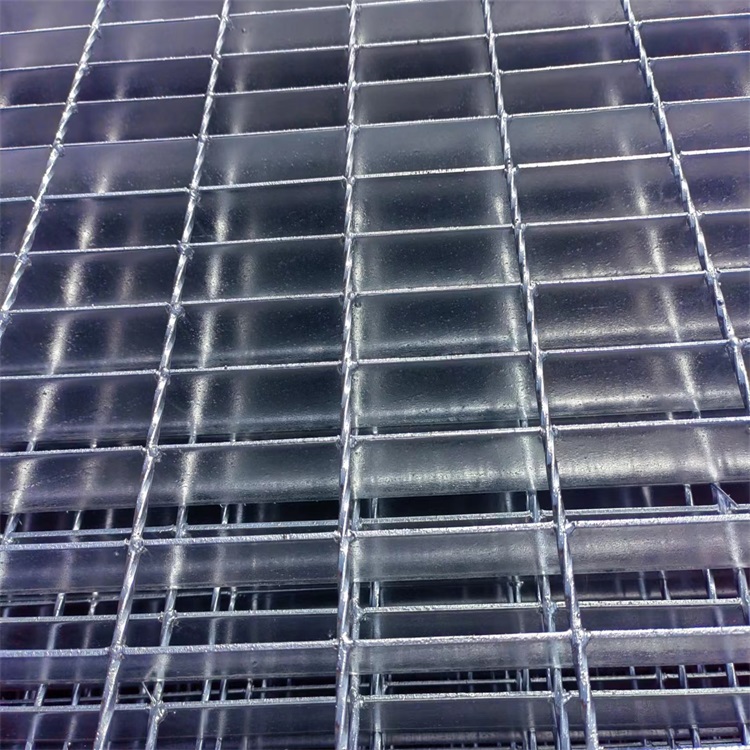

污水處理廠鋼格板也稱污水處理廠鋼格柵板是用扁鋼按照一定間距和橫桿進行交叉排列，利用氣體保護焊，焊接成中間帶有方形格子的一種鋼鐵制品。扁鋼一般采用冷扎Q235扁鋼，也可以用熱扎I型扁鋼、齒形扁鋼、斜型扁鋼，不銹鋼扁鋼等有 200 多個規格品種。橫桿一般采用經過扭絞的方鋼，還可以用方鋼、圓鋼、扁鋼等。
    污水處理廠鋼格板表面處理有：熱鍍鋅（熱浸鋅）、冷鍍鋅（電鍍鋅）、浸塑、噴漆、浸防銹油等可以防止氧化、生銹。（一般的不銹鋼的不用處理）。常用處理方式：熱鍍鋅（熱浸鋅）

     污水處理廠鋼格板間的設計：

1.鋼格板間形式選擇
鋼格板間主要由進水井，過水渠組成。主要設備包括鋼格板除污機、柵詐壓實機、柵渣輸送機及吊運設備。根據鋼格板低與地面高差、鋼格板的安裝位置，鋼格板間分為地面式和半地下式。因為地面式鋼格板間可將柵渣壓實機、柵渣輸送機安裝在地面上，運行和維護方便，減少工程投資和降低施工難度，所以在滿足鋼格板除污機機械強度、剛度及除污能力的條件下，應優先考慮采用。
2.鋼格板迎水面設檢修平臺
通常的設計在鋼格板的背水面設有清楚柵渣的工作臺。實際運行中發現，迎水面無檢修平臺給鋼格板除污機的維修帶來很大的困難，為解決這個問題，在鋼格板間迎水面增加檢修平臺，平臺宜高出正常水位0.5m，采用鋼筋混凝土材料。
3.過水渠增設排風設備
鋼格板間過水渠道是有氣體產生和聚焦的主要場所，極易發生中事故，為消除事故隱患，在鋼格板間內應增設機械排風系統，取風口設在過水渠道內。在檢修前先打開排風機，排除**氣體
4.進水渠鋼格板預留槽與鋼格板尺寸相吻合
目前國內一些廠家生產的鋼格板尺寸小于進水渠的鋼格板預留尺寸，污水中的部分柵渣會從縫隙之間繞過，影響了除渣效果。設計時將二者間隙控制在2cm以內，保證除渣效果
